嵌入式学习笔记- 关于电容的纹波电流

电解电容的纹波电流是什么意思

一 核心定义

纹波电流 是指流过电解电容的交流电流成分。

为了更好地理解，我们把它拆解一下：

1. 理想情况：在一个完美的直流电路中，电流应该是稳定不变的直线。电容充电完成后，理论上没有电流流过。
2. 实际情况：在现实的电子电路（尤其是开关电源、整流电路）中，直流电压并不是一条完美的直线，而是会叠加一个微小的、起伏波动的交流电压成分，这个成分就叫纹波电压。
3. 电流的产生：根据欧姆定律（I = V/R），这个波动的纹波电压（V_ripple）就会在电路中产生一个波动的纹波电流（I_ripple）。这个交流电流会持续地、高频地对电容进行充电和放电。

所以，简单来说：纹波电流就是那个使电解电容不停地进行充放电动作的交流电流。

二 为什么纹波电流如此重要？

纹波电流之所以是关键参数，是因为它直接导致电容发热，而发热是电解电容寿命的“头号杀手”。

其过程如下：
纹波电流 → 电流流过电容的等效串联电阻（ESR） → 产生热量（功率损耗） → 电容内部温度升高 → 电解液蒸发、干涸 → 电容失效（容量减小、ESR增大，甚至爆裂）

• 发热公式：产生的热量（功率损耗）P = I_ripple² × ESR

  • 从这个公式可以看出，发热量与纹波电流的平方成正比。也就是说，如果纹波电流增大一倍，发热量会变为原来的四倍！因此，必须严格将纹波电流控制在允许范围内。

三 如何在设计和维修中应用这个概念？

1. 选型（设计阶段）：

   • 查阅电容的数据手册（Datasheet），找到 “Ripple Current Rating” 或 “Maximum Ripple Current” 参数。它通常会在特定频率（如100kHz或120Hz）和最高工作温度（如105°C）下给出。
   • 必须确保：你电路中计算出的或实际测量到的纹波电流 小于 电容规格书规定的额定纹波电流。
   • 如果单个电容无法满足要求，可以采用多个电容并联的方式。并联后总纹波电流能力会增加（大致为各电容值之和），但需要注意均流问题。

2. 故障排查（维修阶段）：

   • 如果一个电解电容鼓包、失效，除了检查电压是否超标外，纹波电流超标是一个非常重要的原因。
   • 可能是原设计余量不足，也可能是电容老化后ESR增大，导致即使纹波电流不变，发热也大幅增加，形成恶性循环，最终导致热失效。

四 与其他参数的关系

• 与ESR（等效串联电阻）的关系：ESR是产生热量的“罪魁祸首”。ESR越低的电容，在相同纹波电流下发热越少，因此能承受的额定纹波电流通常更高。高频低ESR电容就是为高纹波电流场景设计的。
• 与频率的关系：电容的额定纹波电流值会随频率变化。频率越高，通常额定纹波电流也越大。数据手册中会提供频率校正系数。
• 与温度的关系：额定纹波电流是在最高工作温度下定义的。如果实际工作温度更低，可以承受的纹波电流会更高（反之亦然）。手册中也会提供温度校正系数。

总结

纹波电流是导致电解电容发热、影响其寿命的关键交流电流成分。它不是一种特殊的电流，而是电路中必然存在的现象。

• 对它： 要重视，不能忽视。
• 选型时： 必须保证电路中的纹波电流 < 电容的额定纹波电流。
• 维修时： 电容鼓包爆浆，要怀疑是否是纹波电流过大或电容ESR变大所致。

希望这个解释能帮助您彻底理解这个概念！

电容纹波电流与频率的关系

简单来说，结论是：在大多数情况下，频率越高，电容所能承受的额定纹波电流值越大。

【个人理解：因为频率越低ESR越大，具体见第三节ESR与频率的关系】

下面我为您详细解释为什么会这样，以及在实际应用中如何考虑。

一 核心原因：电容的阻抗特性

电容对电流的阻碍作用称为阻抗（Z），它由两部分组成：

1. 容抗（Xc）：理想电容部分的阻碍作用。Xc = 1 / (2 * π * f * C)

   • 容抗与频率（f）成反比。频率越高，容抗越小，电流越容易通过。

2. 等效串联电阻（ESR）：电容的非理想部分，由电极、引线等的电阻构成。ESR在一定的频率范围内相对稳定。

总阻抗（Z） 的计算公式是：Z = √(ESR² + Xc²)

• 低频时（如120Hz）：容抗（Xc）很大，远大于ESR（Xc » ESR）。此时总阻抗Z ≈ Xc。由于Xc很大，阻抗大，阻碍电流能力强，因此允许通过的纹波电流就小。

  • 想象成一条小路，路口有个大路障（Xc），车流（电流）很难通过。

• 高频时（如100kHz）：容抗（Xc）变得非常小，远小于ESR（Xc « ESR）。此时总阻抗Z ≈ ESR。由于ESR很小且基本稳定，阻抗小，阻碍电流能力弱，因此允许通过的纹波电流就大。

  • 想象成路障（Xc）消失了，车子可以沿着宽阔的马路（ESR）快速通过。

结论：频率升高 → 容抗Xc急剧下降 → 总阻抗Z下降 → 在相同纹波电压下，产生的纹波电流会增大，但电容本身所能承受（不导致过热）的电流能力也变强了。

二 关键概念：额定纹波电流是在特定频率下定义的

制造商在数据手册中给出的额定纹波电流（Ripple Current Rating） 值，必须指明其对应的测试频率。常见的有：

• 120Hz：用于测试工频整流滤波场景下的电容（如传统线性电源）。
• 100kHz：用于测试开关电源等高频场景下的电容（如今更常见）。

非常重要：你不能直接拿一个在100kHz下标称2A的电容，用在120Hz的电路里并认为它也能承受2A。它在120Hz下能承受的电流要小得多！

三 实际应用：如何查阅数据手册和进行换算

所有优秀的电容数据手册都会提供频率校正系数（Frequency Multiplier Factor） 表格或曲线。

使用方法：
实际频率下的允许纹波电流 = 手册给定频率下的额定值 × 频率校正系数

举例说明：
假设某电容在100kHz，105°C下的额定纹波电流为 2A。手册提供了如下校正系数表：

• 如果你想用在120Hz的电路中：
  允许纹波电流 = 2A × 0.2 = 0.4A
  这意味着，在这个低频下，你绝对不能让它流过超过0.4A的纹波电流，否则会过热损坏。
• 如果你想用在200kHz的电路中：
  允许纹波电流 = 2A × 1.1 = 2.2A
  在这个更高频下，它的承受能力反而更强了。

四 为什么高频时校正系数可能大于1？

从之前的理论看，频率无限高，Z≈ESR，纹波电流能力应该趋于一个稳定值。但为什么上表中200kHz的系数是1.1？
这是因为在超高频段，电容的寄生电感（ESL）效应开始显现，会成为新的限制因素，但ESR本身在某些类型电容中也可能随频率继续缓慢下降，所以厂商通过实测给出了一个略大于1的系数，表明其承受能力比基准频率点稍强。

总结

核心要点：

1. 纹波电流额定值与频率正相关：频率越高，允许的纹波电流越大。
2. 务必查阅手册：绝对不要跨频率使用额定值。必须根据实际工作频率，使用手册提供的频率校正系数进行换算。
3. 设计准则：计算或测量出电路中的纹波电流频率和大小，确保它小于经过频率校正后的电容额定纹波电流。

因此，在为高频开关电源选型时，低ESR、高额定纹波电流的电容是必须的，并且必须在其规定的高频条件下考核其能力。

电容的ESR跟频率有关系吗

答案是：有非常密切的关系，而且这种关系是理解电容行为的关键。

简单来说，电容的ESR并不是一个固定值，它会随着频率的变化而发生显著变化。

下面我为您详细解释这种关系、其原因以及在实际中的重要性。

一 ESR与频率的关系曲线

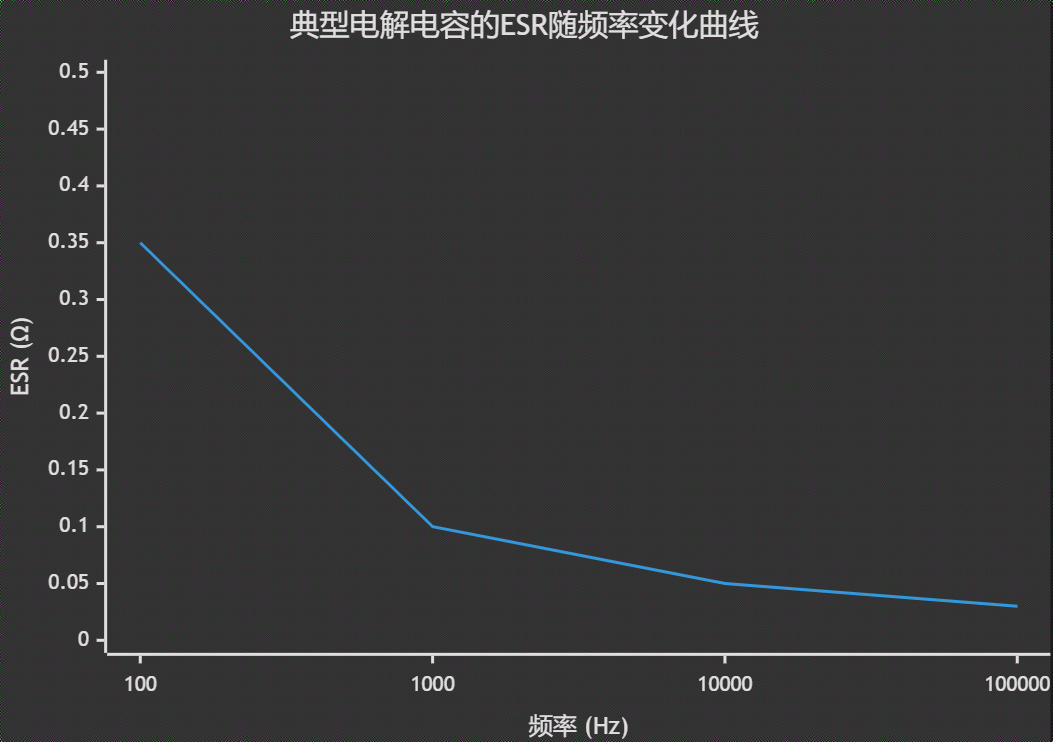

一个典型的电解电容（特别是铝电解电容）的ESR随频率变化的曲线如下图所示。理解这条曲线的趋势至关重要：

这条曲线可以分为三个区域来解释：

1. 低频区（左侧下降段）：

   • 趋势：随着频率升高，ESR急剧下降。
   • 原因：在低频时，电解液的电阻是ESR的主要组成部分。电解液是离子导电，电阻率较高。随着频率升高，离子移动更加活跃，克服电解液电阻的能力增强，因此整体ESR下降。

2. 中高频区（谷底平坦段）：

   • 趋势：ESR下降到一个较低的水平并保持相对稳定，达到一个“谷值”。
   • 原因：此时，电极箔和引线的欧姆电阻成为了ESR的主导因素。这部分是金属电子导电，电阻值很小且基本不随频率变化，所以ESR呈现出一个稳定的低值。这是电容最佳的工作区域，通常也是器件手册标注ESR值的频率点（如100kHz）。

3. 高频区（右侧上升段）：

   • 趋势：频率继续升高，ESR反而开始增大。
   • 原因：在很高频率下，电容的寄生电感（ESL） 效应开始显现。感抗（XL = 2πfL）与频率成正比，频率越高，感抗越大。这个感抗会与电阻部分叠加，使得总的高频阻抗增大，ESR的测量值也随之上升。最终电容甚至会变得像一个电感器。

二 为什么这个关系如此重要？

1. 纹波电流与发热：

   • 电容的发热损耗公式为：P = I_ripple² × ESR。
   • 如果电容工作在ESR较高的低频区（比如120Hz），即使纹波电流不大，也可能产生可观的发热量，导致电容过热失效。
   • 因此，必须根据电路的实际工作频率来考虑ESR值，而不是简单地看手册上的一个标称值。

2. 滤波效果：

   • 电容的滤波效果取决于其总阻抗 Z = √(ESR² + Xc²)。
   • 在高频段，ESR是总阻抗的主要部分。一个低且平坦的ESR对于滤除高频噪声（如开关电源的开关噪声）至关重要。
   • 这就是为什么开关电源必须使用低ESR电容或高频特性好的陶瓷电容的原因。

3. 选型：

   • 器件手册中标注的ESR值，必须注意其测试频率。例如，一个电容可能标注“ESR @ 100kHz: 0.05Ω”，这意味着它的ESR值是在100kHz下测得的。
   • 你不能假设它在50Hz或1MHz下也是这个值。如果需要知道其他频率下的ESR，必须查阅手册是否提供了完整的阻抗-频率曲线图。

三 电容类型的影响

不同介质的电容，其ESR-频率特性也不同：

• 铝电解电容：ESR较高，尤其是低频时。其ESR-频率曲线变化非常明显。
• 钽电容：ESR通常低于铝电解电容，且在中频段性能更好。
• 陶瓷电容（MLCC）：ESR极低，高频特性非常好，是高频滤波的首选。其ESR曲线通常在整个频段都保持在很低的水平。
• 薄膜电容：ESR很低，性能稳定，常用于高频、大电流场合。

总结

因此，在电路设计和维修更换电容时，绝不能把ESR当作一个固定值来简单比较，必须结合其工作频率来综合考量。
