深度学习OCR核心技术解析
一、概述
基于深度学习的OCR方法将一些繁杂的流程分成两个主要步骤，一个是**文本检测（主要用于定位文本的位置），另一个是文本识别（主要用于识别文本的具体内容）**。

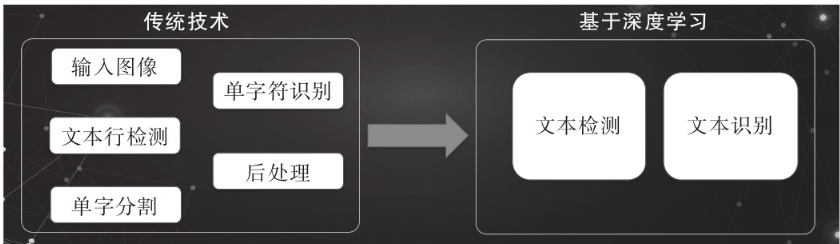

图 - 传统OCR方法向基于深度学习方法的OCR方法演进
二、文本检测
传统的文字检测方式是先对图像设置特征金字塔，然后使用滑动窗口进行扫描，之后进入手动提取特征阶段（SWT、MSER、HOG等），再通过滑动窗口提取分类，最后汇总为文本区域。
文本检测面临的挑战
背景多样化。自然场景下，文本行的背景可以为任意背景，同时会受一些纹理结构相近的背景影响。
文本行形状和方向的多样化。如水平、垂直、倾斜、曲线等。
文本行颜色、字体、尺度的多样化（文本的长度变化多样，长宽比可以达到1：100，甚至更高）。
不同程度的透视变换。
恶劣的光照条件和不同程度的遮挡

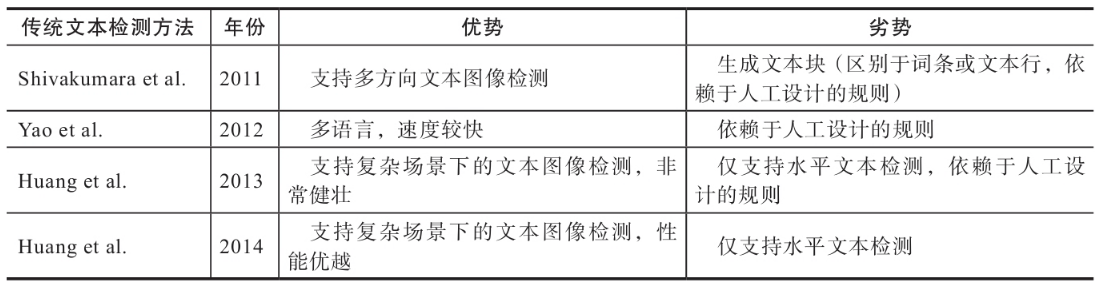

传统的文本检测方法
基于深度学习的文本检测分类
基于候选框(Anchor)的文本检测、基于语义分割(Segmentation)的文本检测，以及基于两种方法的混合方法(Hybrid)。
- 基于候选框的方式是首先预生成若干候选框，然后回归坐标和分类，最后经过NMS得到最终的检测结果。
- 基于语义分割的基本方式是通过FPN直接进行像素级别的语义分割，然后进行后处理得到相关的坐标即可。
- 混合方式：上述两种方式各有利弊，因此最后产生了混合方式。

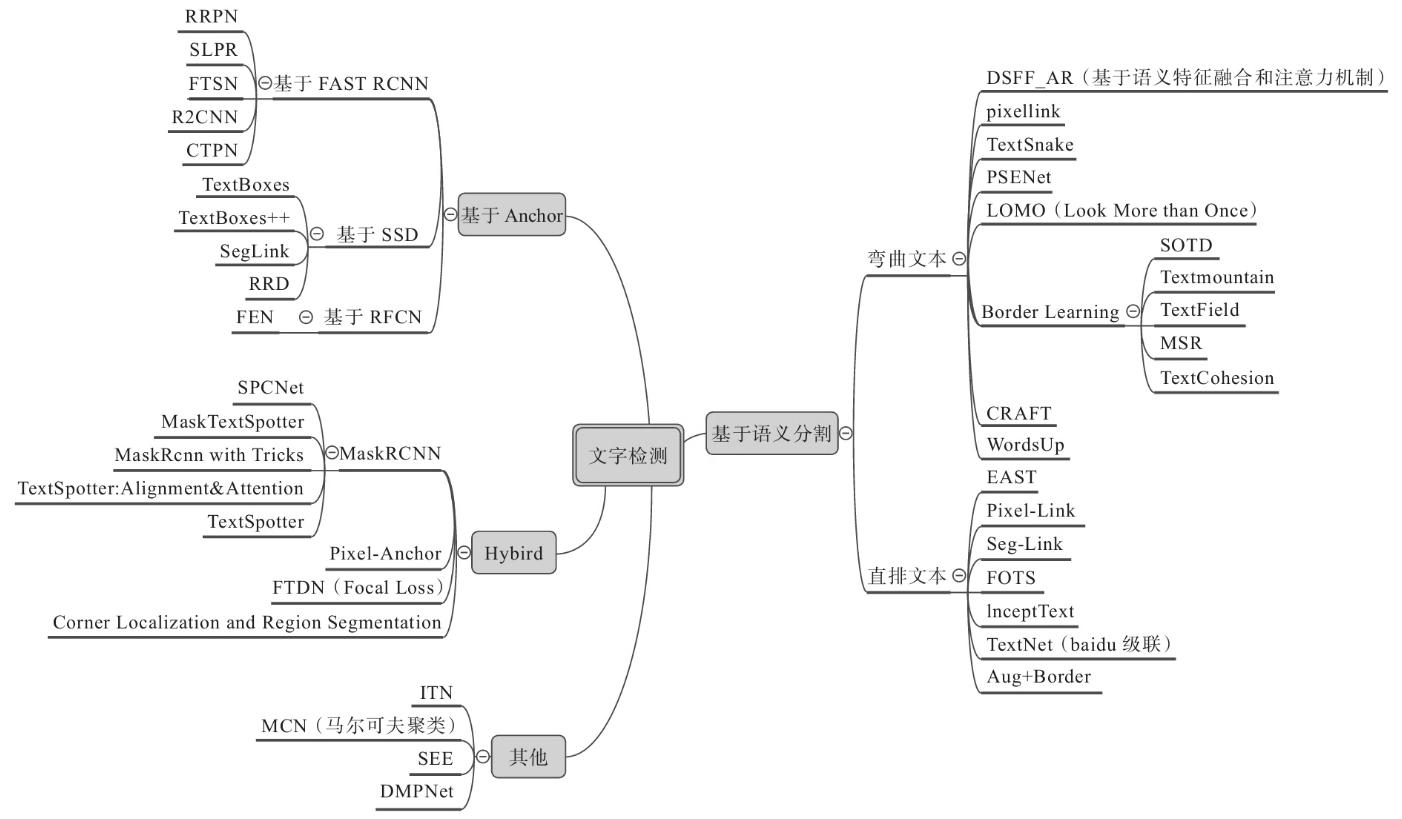

图 - 文字检测分类
图 - 文字检测示例
三、文本识别
传统的文字识别很复杂，一般是基于字符分割然后进行单字的识别，这套方法对于简单的任务非常奏效，但一旦遇到复杂自然场景以及字符粘连严重的情况则会失效。
文本识别方法

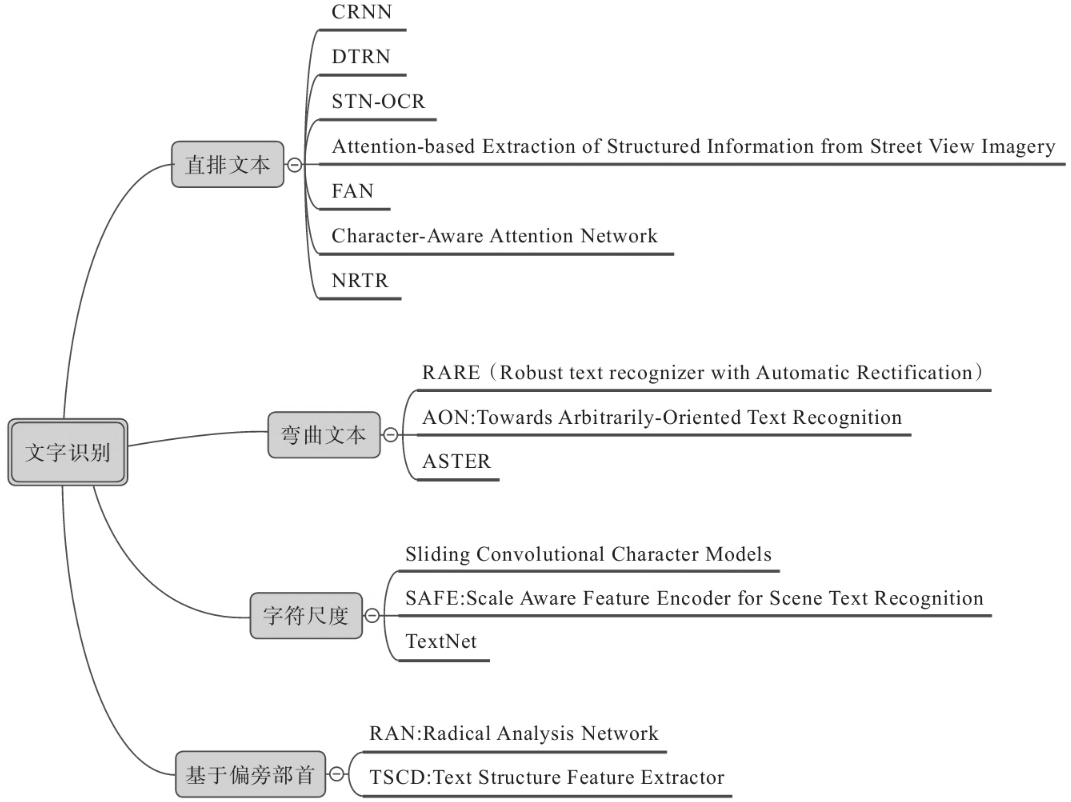

图 - 文本识别方法
常见的文本识别问题
字体繁多，有些字体非常难以识别。
排版多样，有横排和竖排，以及各种弯曲文字。
存在多种多样的特殊字符。
遮挡问题，在自然场景中，经常有被遮挡的情况，需要算法去补全。
低分辨率，由于文字本身比较细密，所以一旦发生模糊等情况，很容易丢失大部分文字信息。
标签噪声，文字的标注容易发生标错的情况
字符识别的四个阶段
转换形变(Transformation)：归一化文本图像的输入，例如使用空间变换网络(Spatial TransformationNetwork，STN)、薄板样条函数(Thin-plate Spline，TPS)等对弯曲文本进行纠正。
特征抽取(Feature Extraction)：将输入图片映射到表示空间，该空间能够去掉与识别分类无关的信息，例如字体、颜色、大小、背景等。一般使用各种CNN网络——VGG、RCNN、ResNet等作为这个阶段的特征抽取器。
序列模型(Sequence Modeling)：捕捉序列之间的语义背景信息，提升识别的健壮性，一般使用类似Bi-LSTM。
预测阶段(Prediction)：通过类似CTC或者Attention模型等，对序列模型输出的结果进行评估学习。
四、应用领域
OCR技术作为机器视觉领域一个非常重要的研究方向，涉及的应用领域多种多样。现今，各应用领域已经出现了非常多的产品，具体列举如下。
卡片证件类识别：身份证识别、银行卡识别、驾驶证识别、行驶证识别、港澳通行证识别、护照识别、户口簿识别、营业执照识别等。
票据类识别：增值税发票识别、支票识别、承兑汇票识别、银行票据识别、营业执照识别、物流快递单识别等。
文字信息结构化视频类识别：主要有字幕识别和文字跟踪等。
其他识别：二维码识别、一维码识别、车牌识别、数学公式识别、物理化学符号识别、音乐符号识别、工程图识别、流程图识别、古迹文献识别、手写输入识别等。
除此之外，还有通用自然场景下的文字识别、菜单识别、横幅检测识别、图章检测识别、广告类图文识别等围绕审核相关的业务应用。
国内在做通用OCR技术的公司有阿里巴巴、腾讯、百度、旷视科技、科大讯飞、饿了么、商汤科技、旷视科技、云从科技、码隆科技、七牛云、美团外卖、搜狗、合合信息、汉王科技、文通、易道博识、云脉OCR、灵云OCR等。还有一些公司是围绕相关领域做OCR应用，例如，教育领域有学霸君、猿辅导、好未来、作业盒子等；安防领域有海康威视、大华；物流外卖领域有阿里、饿了么、顺丰、中通等。
五、字符数据集
字符数据集根据图像采集的方式可分为三类：自然环境下采集的字符图像数据集、手写字符图像数据集、计算机不同字体合成的字符图像数据集。

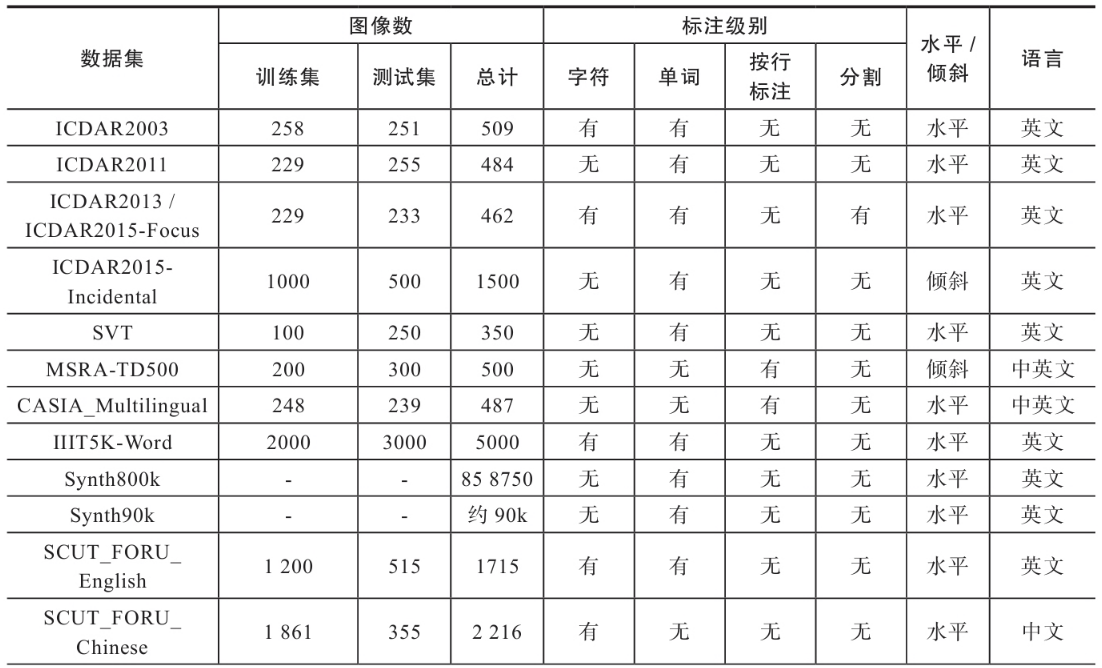

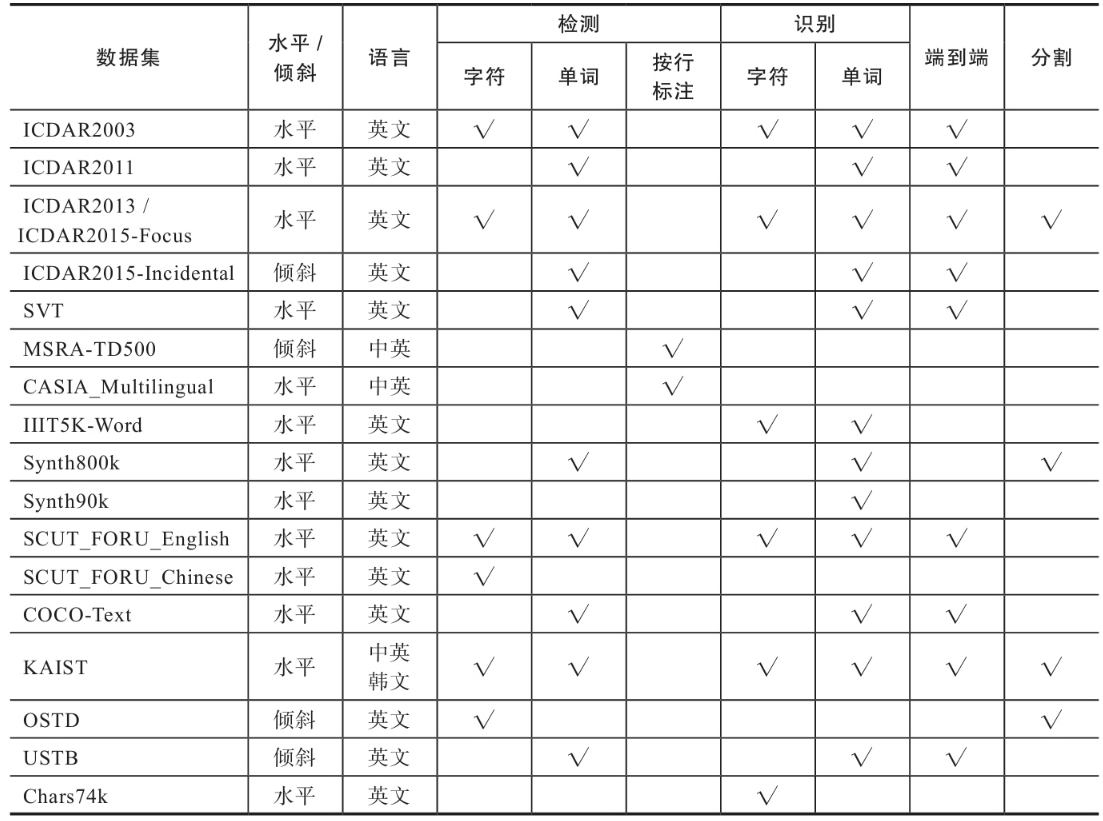

许多数据集都会充当标准集(Benchmark)的作用，在公开数据集上测试自己的方法，将更具说服力和权威性。
(1) ICDAR2003
ICDAR2003数据集于2003年发布，作为2003年稳定性阅读比赛(Robust Reading Competition)的标准数据集，包括大量自然场景文本图片和人工合成图片。该数据集包含1157张训练集图片、1111张测试集图片以及171张样例图片，同时包括单词级别的图片以及字符级别的图片。

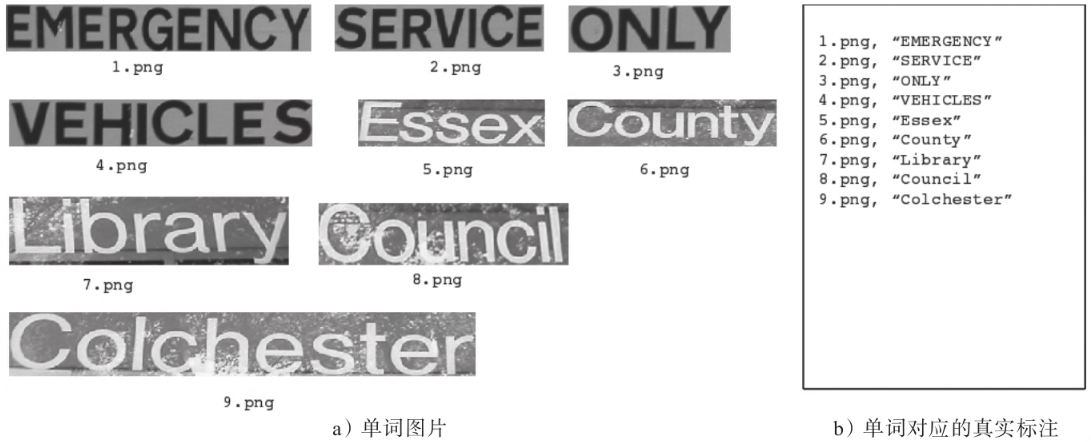

(2) ICDAR2011
ICDAR2011数据集于2011年发布，作为2011年Robust Reading Competition的标准数据集，其中包括自然场景文本图片和人工合成图片。它在ICDAR2003数据集的基础上进一步扩大，并修改了ICDAR2003的一些不足之处，例如，补全了丢失的真实标注(Ground Truth)信息，Bounding Box与文本之间的联系也变得更加紧密等。数据集共包含1564张裁剪后的单词图片。

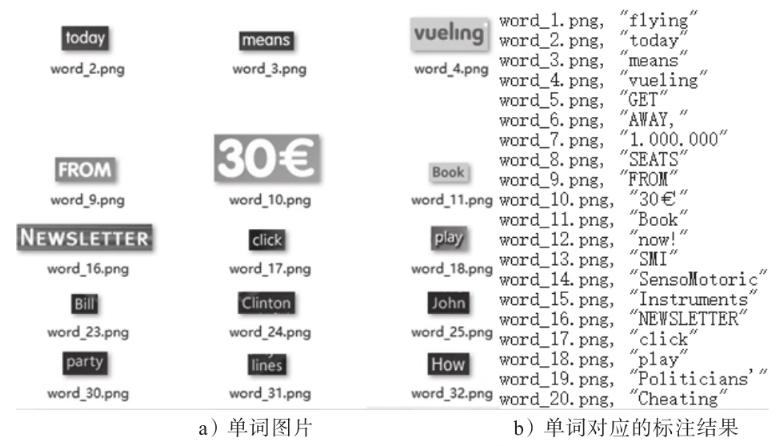

(3) ICDAR2013
ICDAR2013数据集于2013年发布，作为2013年的稳定性阅读比赛(Robust Reading Competition)的标准数据集。图片样本多为水平字符，同时包含字符图片和单词图片。训练集共有3567张裁剪后的图片，测试集共有1439张裁剪后的图片。
(4) IIIT-5K
IIIT-5K数据集是从Google图像搜索中获取的，包括商业广告牌、商店招牌、门牌号、房屋铭牌、电影海报等。该数据集包含来自场景文本和人工合成的5000个裁剪后的单词图像，每张图像关联一个50词的词典和一个1000词的词典。该数据集分为训练和测试两部分，可用于大字典级别裁剪后的单词识别。此外，该数据集提供了一个超过50万个单词的词典。
(5) SVHN
SVHN(the Street View House Numbers)是从真实街景中采集而来的图像数据集，对数据预处理和格式化的要求很低，可以被看作是与MNIST相似的数据集，但是包含了更多的标注数据（超过600000张数字图像）。SVHN是从Google街景图像门牌号码中获得的，共分为10类，每类代表一个数字，例如数字“1”为标签1，“9”为标签9，“0”为标签10。该数据集包含可用于训练的样本73257个，用于测试的样本26032个，以及用于额外训练的样本531131个。这些样本包含两种格式：带有字符级边界框的原始图像，以及大小为32×32、以单个字符为中心的图像。

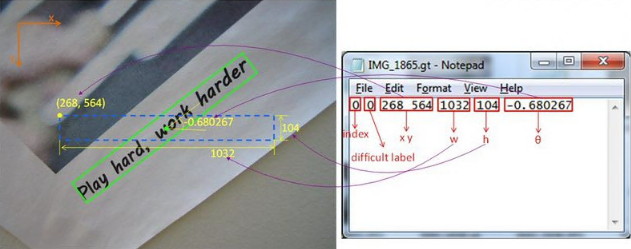

(6) MSRA-TD500
MSRA-TD500是一个多方向文本数据集，大部分文本选自导向牌类的标志。图片分辨率在1296×864到1920×1280之间，包含中英文，共计有500张自然场景图片。其中，训练集为300张，测试集为200张，标注以行为单位，而不是以单词为单位，每张图片都实现完全标注，难以识别的会有“难以识别”的额外标注。
(7) Chars74k
Chars74k是一个经典的字符识别数据集，主要包含英文字符与坎那达语(Kannada)字符。该数据集一共包含74000幅图像，所以又称Chars74k。该数据集包含52个字符类别(A～Z、a～z)和10个数字类别(0～9)，共62个类别，3410个图像样本，由55个志愿者手写完成，图像为PNG格式。
资料来源书籍：
《深度实践OCR：基于深度学习的文字识别》出版时间202106 刘树春等著
