海康线扫相机12pin接线

对线扫相机触发一直没搞明白，主要没有实施条件，今天大白话讲接线，看完立马会接

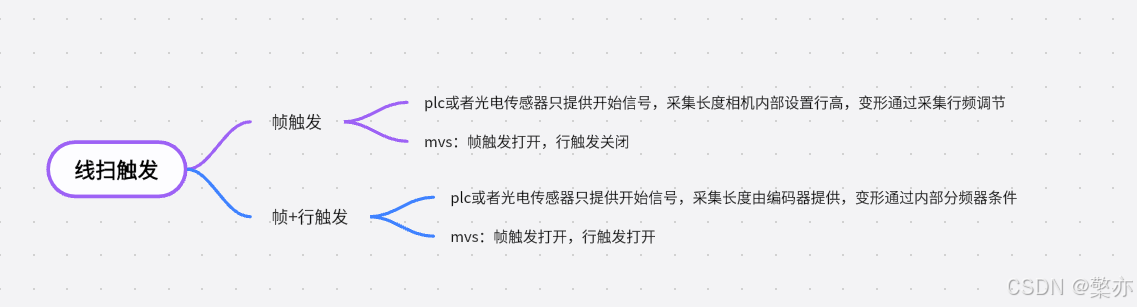

1.触发方式：，先明确自己需要哪种接线方式，有量测选行触发，没量测选帧触发

2.如何接线：①帧触发：两组线   ②行触发：3组线+地线，其中接线都相同的一组是1和2接适配器，后面不再赘述，先来讲个前提，帧触发供电时，电压有 0-24、0-12、正负5v，前两个只用接单根线，正负5v需要接两根

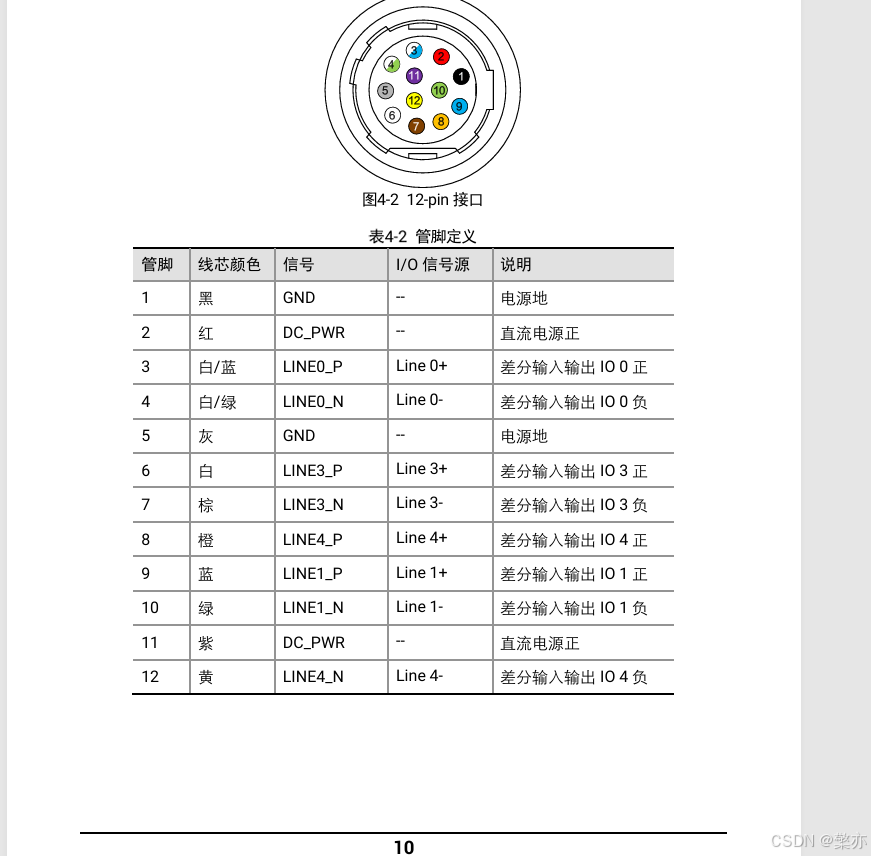

①帧触发：首先拿电压表测一下plc输出的两根线电压，为1是输出高电压，为0是0v，则接4号线，反之则接3号线，这两种是单根线，适合0-24和0-12v，如果正负5v则接3和4两根线

总结：（24v/12v）接1、2、3（或4）

            （±5v）接1、2、3、4

②行触发：1、2接适配器，3、4接plc，5接地线，6、7接编码器B相，9、10接编码器A相
